Savienojumi

Savienotāji ir ar iepresētiem uzgaļiem un blīvējumu O-Ring veidā vai ar iepresētiem un vītņotiem uzgaļiem ar iekšējo vai ārējo vītni pēc PN-EN10226-1:

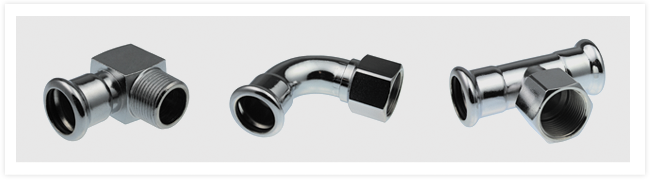

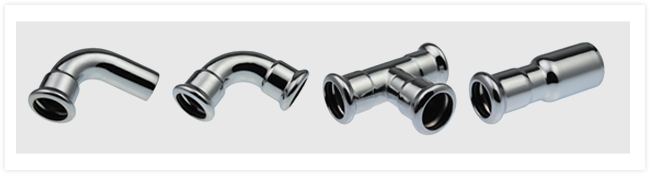

  • līkumi un T-gabali, savienotāji,

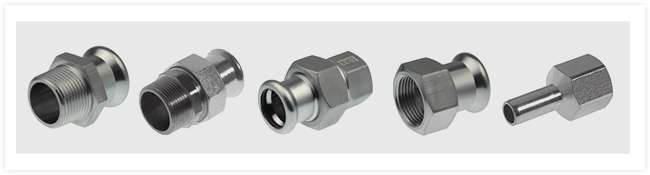

  • savienotāji ar vītni GZ un GW, kā arī ar savienotājuzmavas,

  • pieejas pie saņēmējiem un armatūras,

Visi savienotāji ir izgatavoti no nerūsējošā tērauda Nr. 1.4404, AISI 316L.

Blīvējumi (O-Ring)

ultraPRESS fitingi KAN-therm Inox un Steel sistēmā ir standartā apgādāti ar O-Ring no etilēna-propilēna kaučuka EDPM, kas ievēro prasību PN-EN 681-1. Sevišķa pielietojuma gadījumā atsevišķi var būt piegādāti O-Ring Viton blīvējumi.

Blīvējumu darba parametri un pielietošanas diapazons ir uzraidīti tabulā:

Materiāls Krāsa Darba parametri Pielietošana



EPDM etilēna-propilēna

 black

darba spiediens: 16 bāri
darba temperatūra: -35°C līdz 135°C
īslaicīgi: 150°C
- centrālapkures,
- auksts un karsts ūdens,
- hidranta,
- ar glikola šķīdumiem,
- saspiesta gaisa (bez eļļas)



EPDM etilēna-propilēna

kaučuks

 melna
maks. darba spiediens: 16 bāri
darba temperatūra: -30°C līdz 200°C
īslaicīgi: 230°C

- centrālapkures,
- auksts un karsts ūdens,
- hidranta,
- ar glikola šķīdumiem,
- saspiesta gaisa (bez eļļas)




FPM/Viton fluora

kaučuks

 zaļa
maks. darba spiediens: 9 bāri
darba temperatūra: -20°C līdz 175°C
īslaicīgi: 190°C


sistēmas:
- ūdens tvaiks
- diametrs: 15-54 mm







Visiem KAN-therm Inox sistēmas savienotājiem ar diametru no 12 līdz 108 mm ir LBP funkcija (neiepresētu savienojumu funkcija - "neiepresēts neblīvs" LBP - Leak Before ultraPRESS).

Diametriem 12-54 mm šī funkcija ir realizēta ar speciālu O-Ring konstrukciju. Pateicoties speciālām rievām O-Ring LBP nodrošina optimālo savienojuma kontroli spiediena pārbaudes laika. Neiepresēti savienojumi nav blīvi, tāpēc viegli lokalizēšanai.



Diametros 76,1 - 108 mm LBP funkcija ir realizēta ar attiecīgu fitinga konstrukciju (īscaurules ovālums).







Steel sistēmas O-Ring izturība tika pārbaudīta DVGW institūtā. No testiem izriet, ka O-Ring darbspēja nevar būt īsākā par 50 gadiem.



Lejupielādējiet katalogu ar KAN-therm Inox savienotāju pilnu asortimentu.
