KAN-therm instalācijas skapji

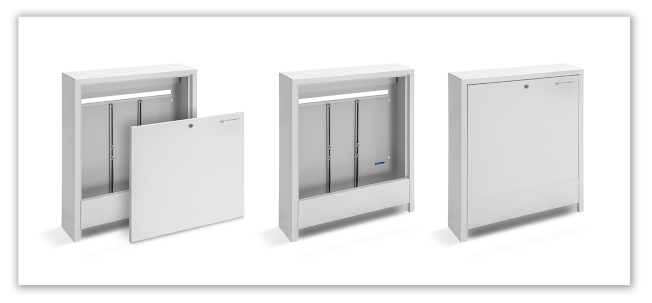

Virsmas apsildes sadalītāji jābūt montēti speciālos instalācijas skapjos, pieejamos trīs pamatīgās versijās: montēta uz sienas, montēta zem apmetuma un nosegta ar flīzēm.

Grīdas apsildes skapju konstrukcija atļauj montēt sadalītājus ar maisīšanas sistēmu vai bez maisīšanas sistēmas. Skapjos ir arī paredzēta vieta elektriskām listēm. Elektriskās listes ir montētas ar skrūvēm speciāli sagatavotos caurumos uz montāžas kopnes skapja augšējā daļā.

Skapju ātro izvēli, atkarīgi no sadalītāja veida, pamatīga aprīkojuma un pieslēgšanas metodes, atvieglo sekojoša tabula:

Skapja veids	Kods	Augstums [mm]	Platums [mm]	Dziļums [mm]	Ķēdes skaits
Skapja veids	Kods	Augstums [mm]	Platums [mm]	Dziļums [mm]	Sadalītājs OP	OP+Set-P/Set -K Sadalītājs	OP ar maisīšanas sistēmu
SWN-OP-10/3	1100-OP	710	580	140	2-10	2-7/2-6	2-3
SWN-OP-11/7	1110-OP	710	780	140	11-13	8-11/7-10	4-7
SWN-OP-15/10	1120-OP	710	930	140	14-15	12-14/11-13	8-10
SWPG-OP-10/3	1300G-OP	710	580	110-165	2-10	2-7/2-6	2-3
SWPG-OP-11/7	1310G-OP	710	780	110-165	11-13	8-11/7-10	4-7
SWPG-OP-15/10	1320G-OP	710	930	110-165	14-15	12-14/11-13	8-10
SWP-OP-10/3	1300-OP	750-850	580	110-165	2-10	2-7/2-6	2-3
SWP-OP-11/7	1310-OP	750-850	780	110-165	11-13	8-11/7-10	4-7
SWP-OP-15/10	1320-OP	750-850	930	110-165	14-15	12-14/11-13	8-10

Sadalītājs OP - sadalītājs 51A, 55A, 71A i 75A sērijas grīdas apsildei.

Sadalītājs OP + Set-P/Set-K - sadalītājs 51A, 55A, 71A i 75A sērijas grīdas apsildei ar stūra vārstiem Set-K vai taisniem vārstiem Set-P (2-7/2-6 - ķēdes daudzums ar vārstiem. Set-K/ķēdes daudzums ar vārstiem Set-P).

Sadalītājs OP ar maisīšanas sistēmu - sadalītājs ar 73A un 77A sērijas maisīšanas sistēmu.
