Savienošanas tehnika

Pamata KAN-therm ultraLINE sistēmas cauruļu savienošanas metode ir aksiāla saspiešana, izmantojot PVDF plastmasas bīdāmo uzmavu. Savienojums tiek izveidots, novietojot caurules pagarināto galu uz savienotāja serdes un tad tam uzbīdot savienojuma plastmasas uzmavu.

Caurules materiāls tiek iespiests savienotāja rievās, pateicoties kam visa savienotāja virsma tiek hermetizēta, nodrošinot izcilu sistēmas hermētiskumu un izturību. Izmantojot šo paņēmienu, nav nepieciešamas papildu gredzenblīves, un ātrā un vieglā uzstādīšana novērš iespējamas montāžas kļūdas.Caurules materiāls tiek iespiests savienotāja rievās, pateicoties kam visa savienotāja virsma tiek hermetizēta, nodrošinot izcilu sistēmas hermētiskumu un izturību. Izmantojot šo paņēmienu, nav nepieciešamas papildu gredzenblīves, un ātrā un vieglā uzstādīšana novērš iespējamas montāžas kļūdas.

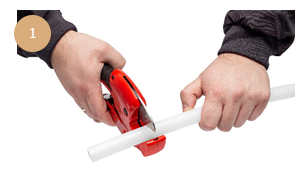

Izvēlētā caurule ir jāgriež perpendikulāri tās asij nepieciešamajā garumā, izmantojot plastmasas cauruļu griešanas ierīci. Citus instrumentus vai šķēres, izmantot nedrīkst, jo tie var būt bojāti (neasi vai ieplīsuši).

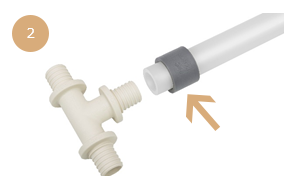

Novietojiet uzmavu uz caurules. Pateicoties simetriskai struktūrai, iespējama abpusēja uzstādīšana.

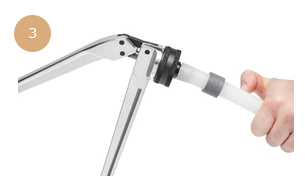

Caurules paplašinātājs jāaprīko ar uzgali, kas ir piemērots caurules veidam un diametram. Aksiāli caurules galā ievietojiet paplašinātāja uzgali, līdz tas apstājas. Caurules paplašināšana jāveic divos posmos: 1) sākotnēja pilnīga caurules paplašināšana – ar pilnu instrumenta gājienu, pēc paplašināšanas pagrieziet paplašinātāju 30° leņķī, un 2) noslēguma caurules paplašināšana – ar pilnu instrumenta gājienu.

Temperatūrā, kas ir zemāka par 5 °C, pirms paplašināšanas ieteicams cauruli vietēji sasildīt ar siltu (maks. 90 °C) gaisu vai ūdeni. Bīdāmā uzmava nedrīkst atrasties paplašināšanas zonā.

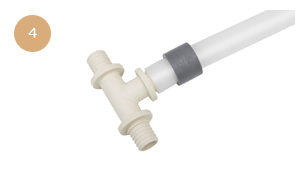

Uzreiz pēc paplašināšanas (!) ievietojiet savienotāju caurulē līdz pēdējam izbīdījumam uz savienotāja serdes (nespiediet cauruli līdz savienotāja atlokam). Neizmantojiet lubrikantus.

PIEZĪME! Ja caurule ir izplesta pārmērīgi, tās materiāls var uzkrāties savienošanas laikā. Šādā gadījumā uzbīdiet uzmavu uz caurules savienotāja atloka priekšā (ne tuvāk kā 2 mm attālumā no savienotāja uzmavas).

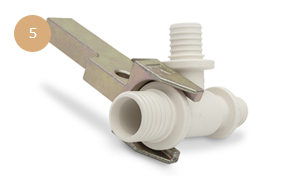

Saspiešanas iekārtai jābūt aprīkotai ar īpašām knaiblēm. Katram diametram ir paredzēts atsevišķs knaibļu komplekts. Knaiblēm ir īpaši buferi, kas aizsargā savienojumu un uzmavu pret pārmērīgu saspiešanas spēku.

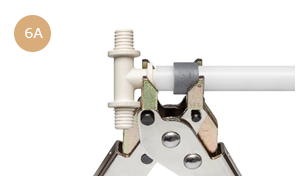

Bīdiet uzmavu, izmantojot rokas ķēdes saspiedēju. Savienojumus drīkst satvert tikai aiz to atlokiem. Vienlaikus nedrīkst izmantot divas uzmavas.

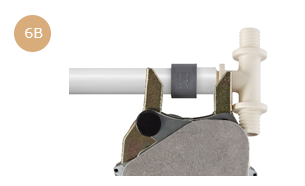

Uzmavu var bīdīt, izmantojot elektriskas saspiešanas ierīces. Lai izmantotu šāda veida instrumentus uzmavas bīdīšanai, jāizmanto īpašs adapters, ko nodrošina sistēma KAN-therm ultraLINE.

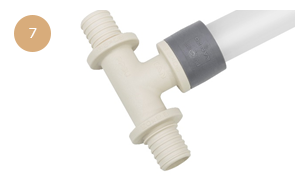

Bīdot uzmavu uz savienotāja, jāievēro montāžas process – kad uzmava ir uzbīdīta līdz savienotāja atlokam, bīdīšana ir jāpārtrauc. Savienojums ir gatavs spiediena pārbaudei.

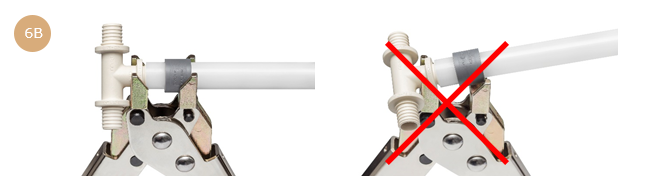

Pievērsiet īpašu uzmanību pareizai savienotāju pozīcijai instrumentu knaiblēs. Neievērojot šo noteikumu, savienotājs un savienotāja komponenti var tikt pārslogoti.
