Piemērošanas diapazons

Pilns piedāvājums visiem pieteikumiem

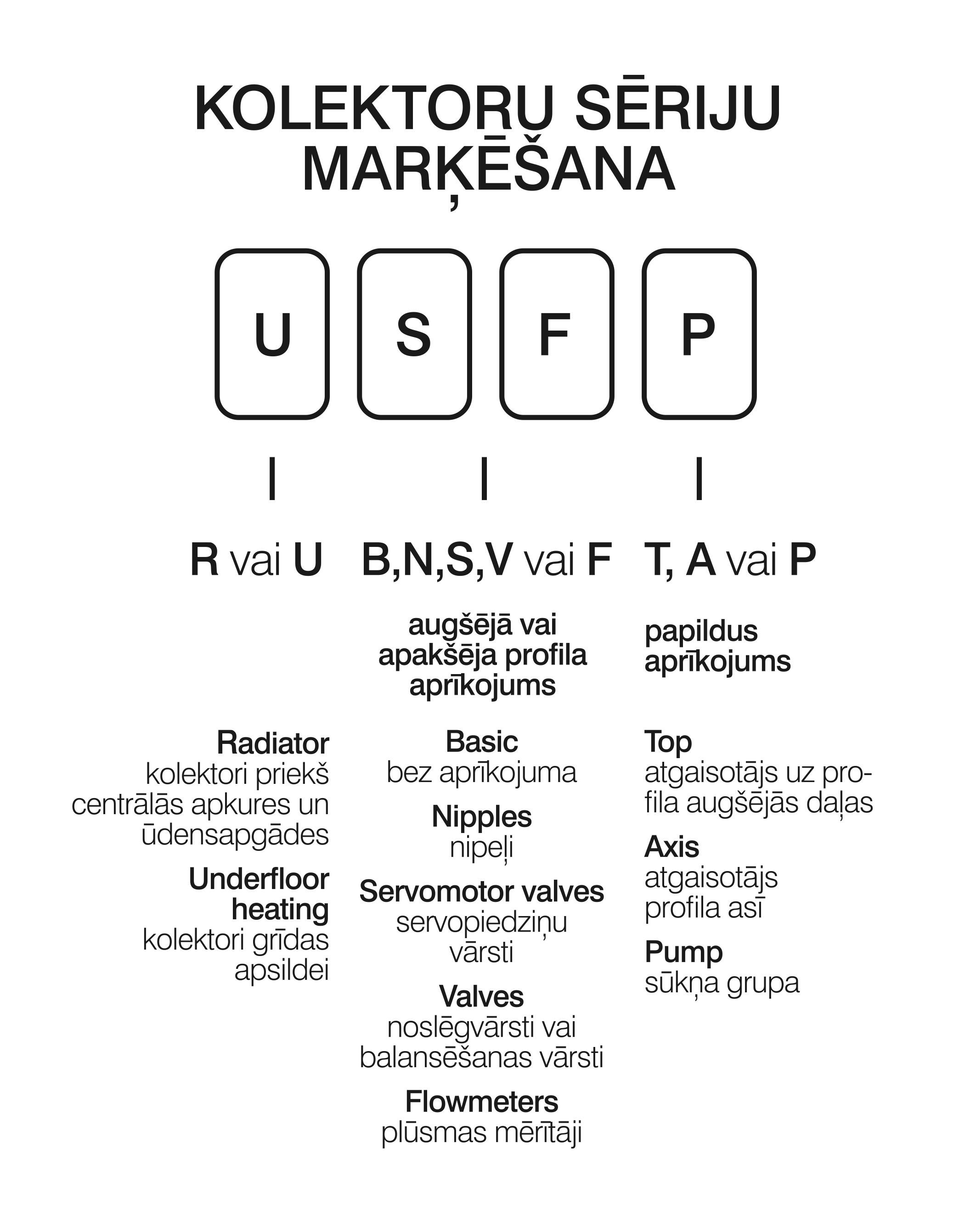

Lai atvieglotu InoxFlow sadalītāja sērijas, un tādējādi arī tā mērķa un aprīkojuma, identificēšanu, ieviešam jaunu sistēmu to marķēšanai ar burtiem.

Pirmais burts apraksta pielietojumu, otrais apraksta augšējās sijas aprīkojumu, trešais - apakšējās sijas aprīkojumu, un pēdējais burts informē par papildu aprīkojumu.

Plašais jauno KAN-therm InoxFlow sadalītāju variantu klāsts aptver 100% no pašreizējām misiņa konstrukcijām un nākotnē tās aizstās KAN piedāvājumā.

R – sadalītāji paredzēti radiatoru apkures sistēmām vai mājsaimniecības ūdens sistēmai

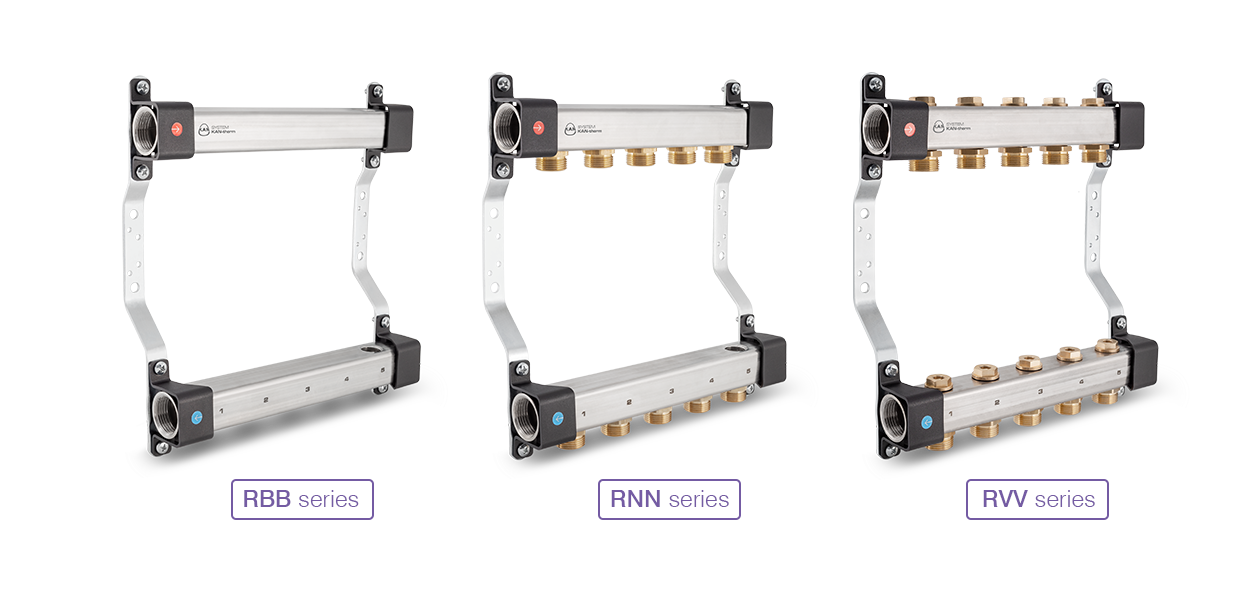

KAN-Therm InoxFlow RBB sērijas (Att. 1.) ir pamatversija, bez nipeļiem, ar caurumu augšējā profila daļā un iekšējo vītni ½”, piemēram atgaisotāja piestiprināšanai. Cita konstrukcija ir RNN sērija (Att. 2.), versija aprīkota ar nipeļiem G ¾" uz atsevišķām shēmām, arī ar caurumu augšējā profila daļā un iekšējo vītni ½”. Trešais KAN-therm InoxFlow sadalītāja variants ir RVV sērija (Att. 3.), kas ir aprīkota ar nipeļiem G ¾” un plūsmas slēgvārstiem katrā shēmā. Pateicoties šai konstrukcijai, varam pilnībā pārtraukt plūsmu caur doto cilpu, neapturot visu instalāciju.

Att. 1. RBB sērija: sadalītājs ar iekšējām vītnēm ½"
Att. 2. RNN sērija: sadalītājs ar nipeļiem ¾”
Att. 3. RVV sērija: sadalītājs ar nipeļiem ¾” un slēgvārstiem

U – sadalītāji paredzēti virsmas (grīdas, sienu, griestu) apsildīšanai/dzesēšanai

Visaptverošajā KAN-therm InoxFlow piedāvājumā ir gan atsevišķi sadalītāji, gan sadalītāji ar integrētu sūkņu un sajaukšanas grupu. Atkarībā no aprīkojuma mēs piedāvājam vairākus variantus. Zemāk detalizēti aprakstām katru sēriju.

InoxFlow kolektori virsmas sildīšanai vai dzesēšanai var darboties arī glikola sistēmās ar antifrīzu maisījumiem ar glikola koncentrāciju līdz 50%. Plūsmas mērītāju lietošana bez traucējumiem garantē precīzu plūsmas kontroli caur atsevišķām cilpām.

InoxFlow sadalītāji bez sūkņu un sajaukšanas grupas

Starp InoxFlow sadalītājiem bez sūkņu un sajaukšanas grupas mēs varam atrast konstrukcijas ar regulēšanas vārstiem un plūsmas mērītājiem, un katrā no šīm konstrukcijām ir pieejami trīs modeļi.

V – sadalītāji ar regulēšanas vārstiem

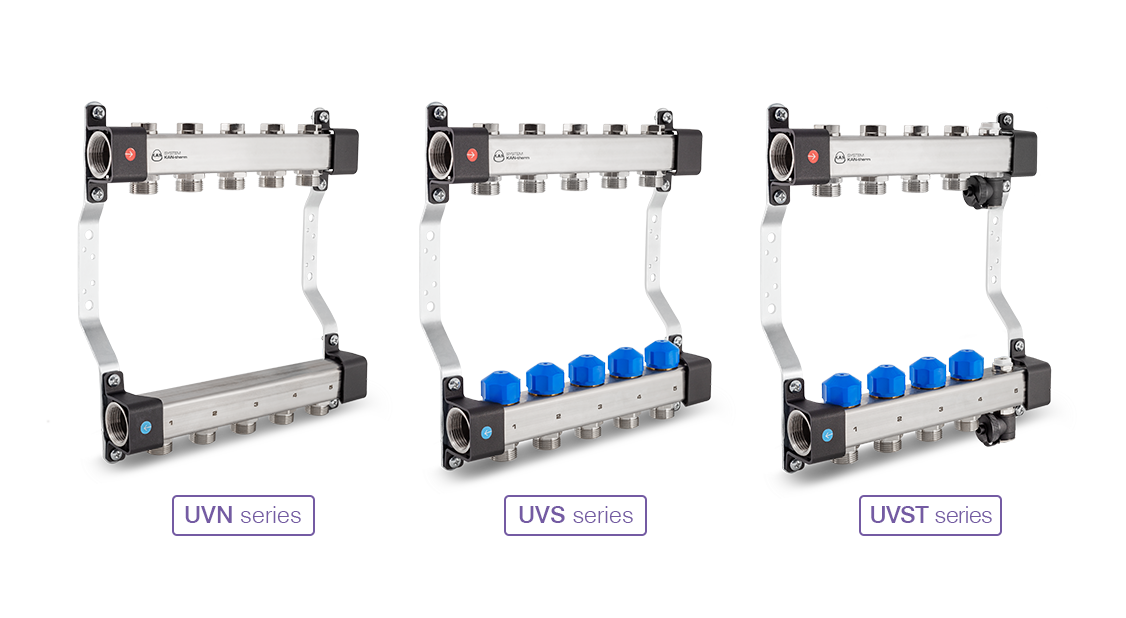

UVN sērija (Att. 4.) ir pamatversija, kas ir aprīkota ar vārstiem virsmas hidrauliskās instalācijas regulēšanai. Plašāka šīs konstrukcijas versija ir UVS sērijas (Att. 5.) kolektors ar regulēšanas vārstiem un servopiedziņas vārstiem. UVST sērijā (Att. 6.) varam atrast: regulēšanas vārstus, cilindru vārstus un izplūdes un atgaisošanas sekciju un korķus piestiprinātus vienā sadalītāja sijas pusē.

Sadalītājiem ar regulēšanas vārstiem nepieciešamas sešstūru atslēgas, lai mainītu vārsta iestatījumu. Tā ir lieliska iespēja vispārējas nozīmes pakalpojumiem, kur ir nepieciešams maksimāli nodrošināt instalāciju pret neatļautu iejaukšanos.

Att. 4. UVN sērija: sadalītājs ar regulēšanas vārstiem
Att. 5. UVS sērija: sadalītājs ar regulēšanas vārstiem un servopiedziņu vārstiem
Att. 6. UVST sērija: sadalītāji ar regulēšanas vārstiem, servopiedziņu vārstiem un atgaisošanas sekciju

F – sadalītāji ar plūsmas mērītājiem

Tās ir vispopulārākās konstrukcijas, ko izmanto instalāciju tirgū. Plūsmas mērītājiem, kas tiek izmantoti InoxFlow sadalītājos, ir spēja precīzi regulēt hidrauliku (nepieciešamas plūsmas iestatījumu) diapazonā 0-2,5 l/min. Parasti transportēšanas laikā sadalītāju sijas, kas aprīkotasar plūsmas mērītājiem, tiek uzstādītas ar plūsmas mērītājiem uz leju, kas tās pasargā no mehāniskiem bojājumiem.

Tomēr, pateicoties atbilstošajai siju struktūrai, KAN-therm InoxFlow sadalītāju montāžas laikā, nav nepieciešams to pilnībā atskrūvēt no skavām. Pietiek viegli atskrūvēt plastmasas turētāja skrūves, lai varētu atjaunot pareizo sijas un plūsmas mērītāju izvietojumu.

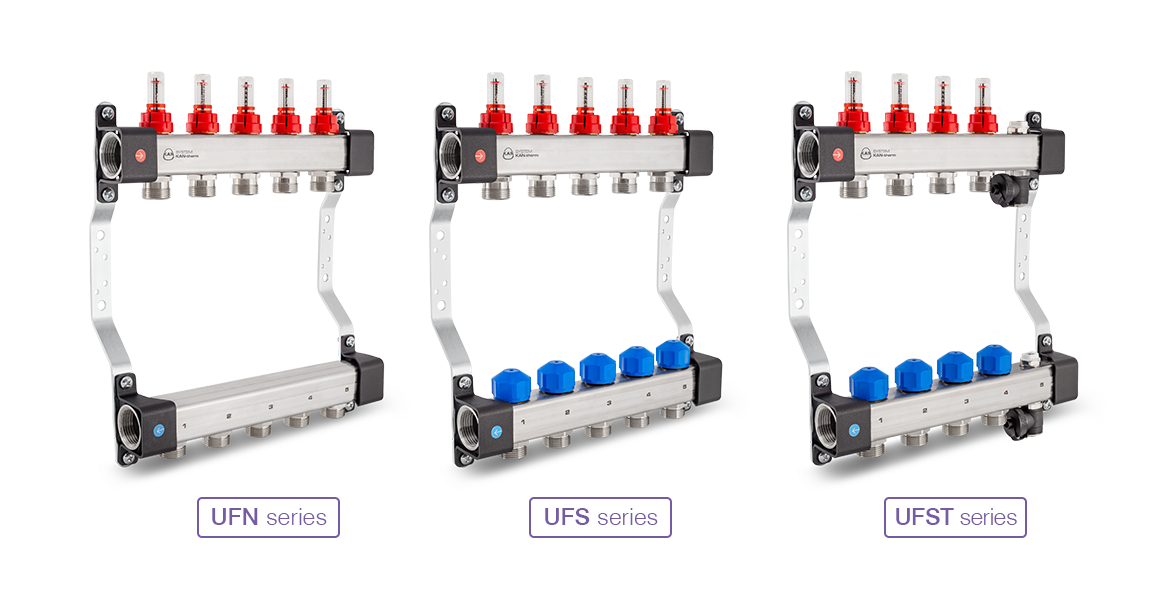

Piedāvājam 3 modeļus: UFN sērijas pamatversiju (Att. 7.) tikai ar plūsmas mērītājiem, plašāko UFS sēriju (Att. 8.) ar plūsmas mērītājiem un servopiedziņu vārstiem un visplašāko UFST sērijas versiju (Att. 9.) ar plūsmas mērītājiem, servopiedziņu vārstiem un izplūdes un atgaisošanas grupu un korķiem piestiprinātiem vienā sadalītāja sijas pusē.

Att. 7. UFN sērija: sadalītājs ar plūsmas mērītājiem

Att. 8. UFS sērija: sadalītāji ar plūsmas mērītājiem un servopiedziņu vārstiem

Att. 9. UFST sērija: sadalītāji ar plūsmas mērītājiem un servopiedziņu vārstiem un atgaisošanas sekciju

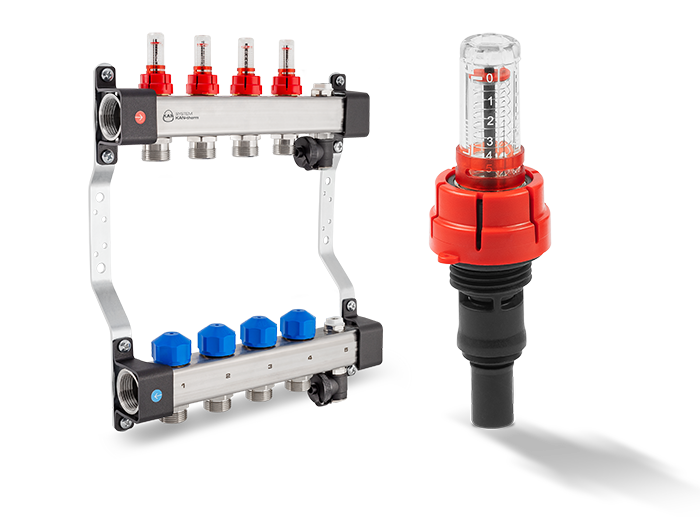

MAX — ar caurplūdes mērītājiem 0–5 l/min

Sadalītājs UFSTmax ir pieejams arī versijā ar caurplūdes mērītājiem 0–5 l/min.
Tie ir paredzēti sistēmām, kas prasa paaugstinātu caurplūdi. Šie parametri ļauj izmantot sadalītājus InoxFlow arī tirdzniecības un sabiedriskos objektos.

Šis sadalītāja veids ir īpaši ieteicams kopīgai darbībai ar inovatīviem, zemas temperatūras siltuma avotiem.

Precīzi caurplūdes mērītāji padara iespējamu tā darbību glikola sistēmās, pateicoties kam sadalītāji KAN-therm InoxFlow lieliski noder gan apkures, gan dzesēšanas sistēmās.

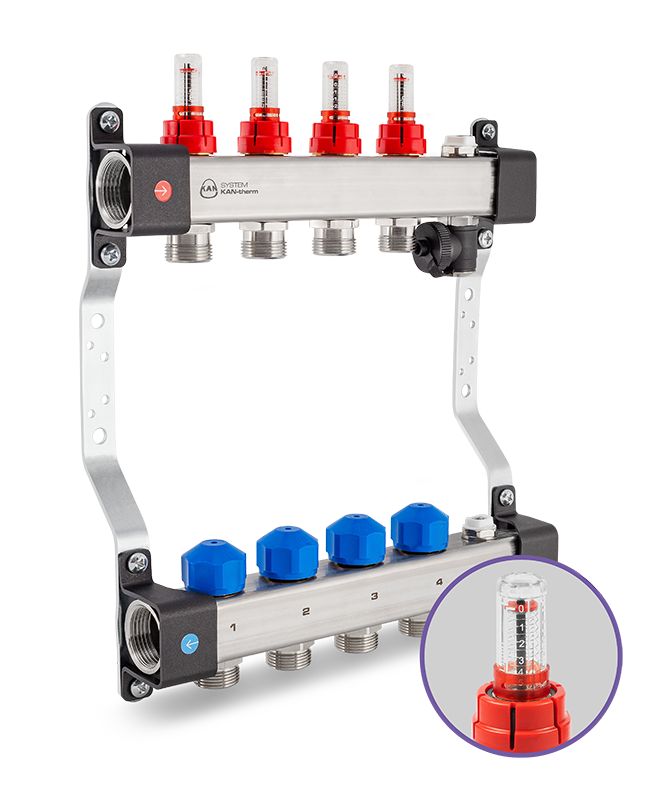

Att 10. Sērija UFSTmax: sadalītāji ar caurplūdes mērītājiem 0–5 l/min, servodzinēju vārstiem un atgaisošanas sekciju

U..P – sadalītāji ar integrētām sūkņu un sajaukšanas grupām

Šāda veida divu funkciju sadalītāji ir ļoti populārs risinājums jauktām instalācijām, tas ir apvienojot tradicionālās radiatoru instalācijas ar grīdas, sienas vai griestu (zemas temperatūras) instalāciju.

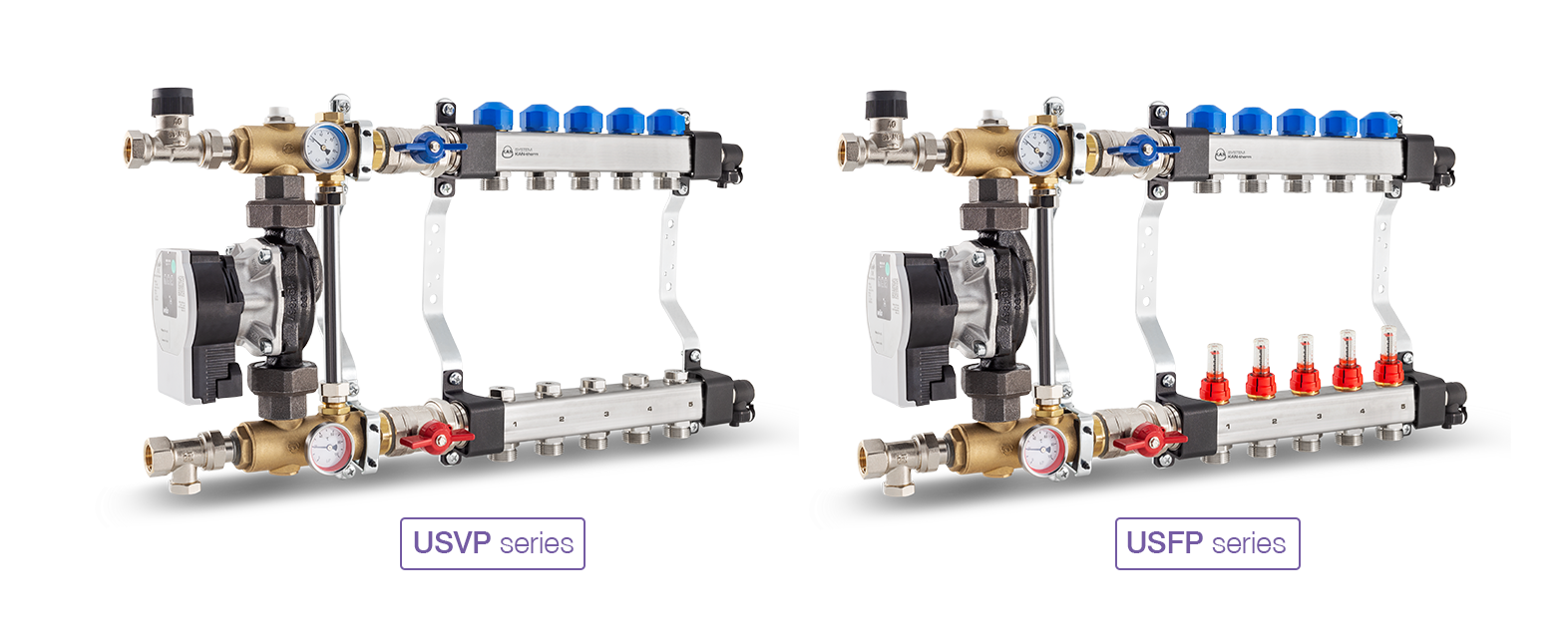

Šajās konstrukcijās tika izmantots sadalījums pa sērijām: USVP (Att. 11.) ar regulēšanas vārstiem un USFP (Att. 12.) ar plūsmas mērītājiem. Abas sērijas standarta aprīkojumā pieejami servopiedziņu vārsti, izplūdes un atgaisošanas grupa sadalītāja siju caurumā un paši sūkņu un sajaukšanas grupa.

Att. 11. USVP sērija: sadalītājs ar regulēšanas vārstiem un servopiedziņu vārstiem un sajaukšanas mezglu ar elektronisko sūkni

Att. 12. USFP sērija: sadalītājs ar plūsmas mērītājiem un servopiedziņu vārstiem un sajaukšanas mezglu ar elektronisko sūkni
