KAN-therm Groove sistēmas montāžā

Risinājums cauruļu un fasondaļu savienošanai, kurš izgatavots no metāla un piedāvāts sistēmā KAN-therm Groove, padara tādas tradicionālās savienošanas metodes kā metināšanu vai vītņu izmantošanu par pagātni.

Pamats, lai savienotu cauruli ar citu cauruli vai cauruli ar fasondaļu no mūsu piedāvājuma, ir bultskrūvju savienojums. Tam ir trīs elementi: savienojuma korpuss, kurš ir izgatavots no kaļamā čuguna, gumijas blīvējums (piemēram, EPDM vai NBR atkarībā no transportējamā šķidruma) un galvanizēta oglekļa tērauda bultskrūves un uzgriežņa. Savienotājelementiem ir jābūt aprīkotiem ar īpašu rievu, lai varētu uzlikt savienojumu.

Mācību video

Noskatieties mūsu video un uzziniet, kā montēt elementus sistēmā KAN-therm Groove.

Pirms cauruļu uzstādīšanas tām tiek veikta apstrāde, ko sauc par rievošanu.

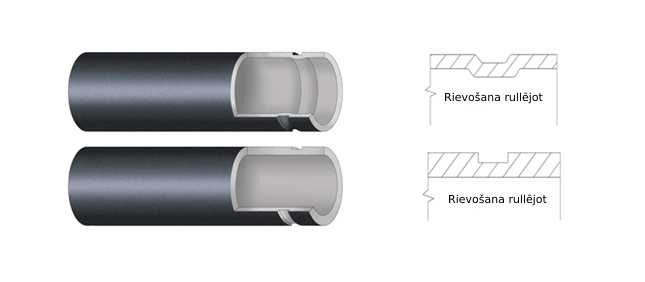

To var veikt divos veidos:

rullējot — caurules siena tiek saspiesta starp ruļļiem (materiāla deformēšana);
griežot — caurules sienā tiek izgriezta pa perimetru rieva (materiāla noņemšana).

Rievotu savienojumu montāža — detalizēti norādījumi

Pārbaudiet un sagatavojiet cauruļu galus Lai sasniegtu optimālo blīvējuma kvalitāti, cauruļu galu ārējā slānī nedrīkst būt iespiedumu, izvirzījumu, rullēšanas nospiedumu un citu virsmas defektu, piemēram, nepielipusi krāsa, putekļi, šķeldas, nosēdumi, eļļa vai rūsa.

Pārbaudiet blīvējumu: pārliecinieties, vai komplektācijā iekļautais blīvējums ir piemērots paredzētajai lietošanai. Svītras krāsa nosaka blīvējuma veidu.

Ieeļļojiet blīvējumu: lai atvieglotu caurules ievietošanu un savienojumu uzstādīšanu, nesaspiežot tos, uzklājiet plānu kārtu ar KAN-therm Groove piedāvājumā pieejamo smērvielu uz blīvējuma malas un ārējā pārklājuma. Var izmantot arī citus pieejamas smērvielas, ja vien tās nesatur vielas, kas var bojāt paplāksni.

Uzstādiet blīvējumu: uzstādiet blīvējumu uz caurules viena gala, lai caurules gals būtu redzams. Neviena blīvējuma daļa nedrīkst pārkarāties pār šo caurules galu.

Pievienojiet otru cauruli: salāgojiet abu savienojamo cauruļu galus. Uzslidiniet blīvējumu uz galiem un centrējiet to starp savienoto cauruļu rievām. Neviena blīvējuma daļa nedrīkst atrasties cauruļu rievās.

Uzstādiet savienotāju: sāciet montāžu ar atdalītām savienotāja korpusa daļām.

Pagrieziet abas savienotāja puses:montējiet abas puses vienlaicīgi. pārliecinieties, ka savienotāja izcilņi atrodas rievās.

Ievietojiet bultskrūves un uzskrūvējiet uzgriežņus:ievietojiet visas bultskrūves un manuāli pievelciet uzgriežņus. Pārliecinieties, ka ovālā bultskrūves galva ir fiksēta bultskrūves atverē, kas atrodas savietotāja ietvarā.

Pievelciet uzgriežņus: pievelciet uzgriežņus pa vienam un vienādi stipri, līdz bultskrūvju paliktņi saskaras. Pievelciet uzgriežņus vēl vienu reizi par ceturtdaļu vai pusi apgrieziena, lai nodrošinātu, ka tās ir cieši un droši pievilktas. Nav nepieciešams izmantot uzgriežņatslēgu.

Atloka adapteriem, armatūrai un “wildcat” savienotājiem. Pievelciet uzgriežņus. Bultskrūves uzgriežņi vienmēr ir jāpievelk vajadzīgajā stiprumā, izmantojot uzgriežņatslēgu. Parasti pēc bultskrūvju un uzgriežņu pilnīgas pievilkšanas starp bultskrūvju paplāksnēm būs redzamas atstarpes. Bultskrūvju paplākšņu atstarpēm abās savienotāja pusēs ir jābūt vienādām

UZMANĪBU! Nevienādi pievelkot bultskrūvju uzgriežņus, paplāksne var tikt saspiesta un uzreiz vai vēlāk var rasties noplūde. Ja tiek izmantota trieciena uzgriežņatslēga, pārāk stingri pievelkot uzmavas, var tikt bojāta bultskrūve vai savienotājs.

PIEZĪME. Pārāk stipra pievilkšana var izraisīt bultskrūvju un uzgriežņu iesprūšanu. Lai novērstu problēmu ar nerūsošā tērauda bultskrūvēm un uzmavām, nepieciešams izmantot pretieķīlēšanās smērvielu. Lielisks risinājums iestrēgšanas novēršanai ir silīcija bronzas uzgriežņu izmantošana.
