KAN-therm Steel un KAN-therm Inox lodvārsti KAN SET programmā

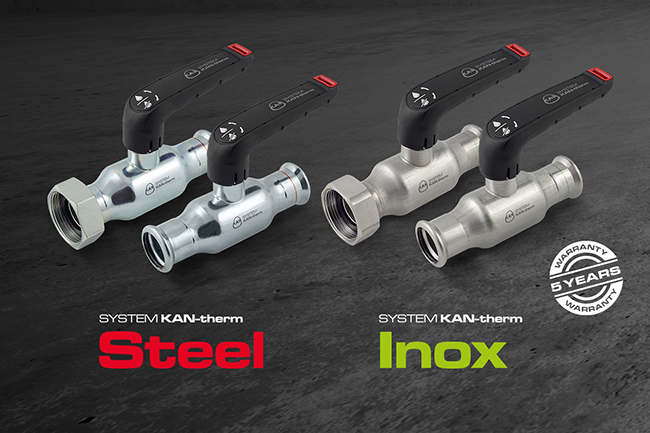

Jau kādu laiku KAN-therm Steel un KAN-therm Inox metālisko radiāli presēto sistēmu klāstu papildina jaunākie lodvārsti! Tie ir izgatavoti no oglekļa (Steel) vai nerūsējoša tērauda (Inox) un tagad ir pieejami ar divu veidu uzbūvi: ar savienojumiem "presējams x presējams" un "presējams x pussaskrūve ar plakanblīvi".

15-54 mm diametru diapazons, izturība pret temperatūru no -35 ºC līdz +135 ºC un līdz 16 bāriem augsts spiediens ļauj izmantot tos krāna ūdenim, apkurei un dzesēšanas iekārtām.

Pilnīgi atvērti KAN-therm Steel un Inox lodvārsti nesamazina caurules iekšējo diametru, (“pilna plūsma”) tāpēc nerada papildu spiediena kritumu ietaisē un novērš vidējas plūsmas pretestības pieaugumu.

Vārsti ir izgatavoti no augstākās kvalitātes materiāliem, un tiem ir 5 gadu garantija.

Kā izmantot vārstus, projektējot instalācijas KAN SET programmatūrā?

Tas ir ļoti viegli!

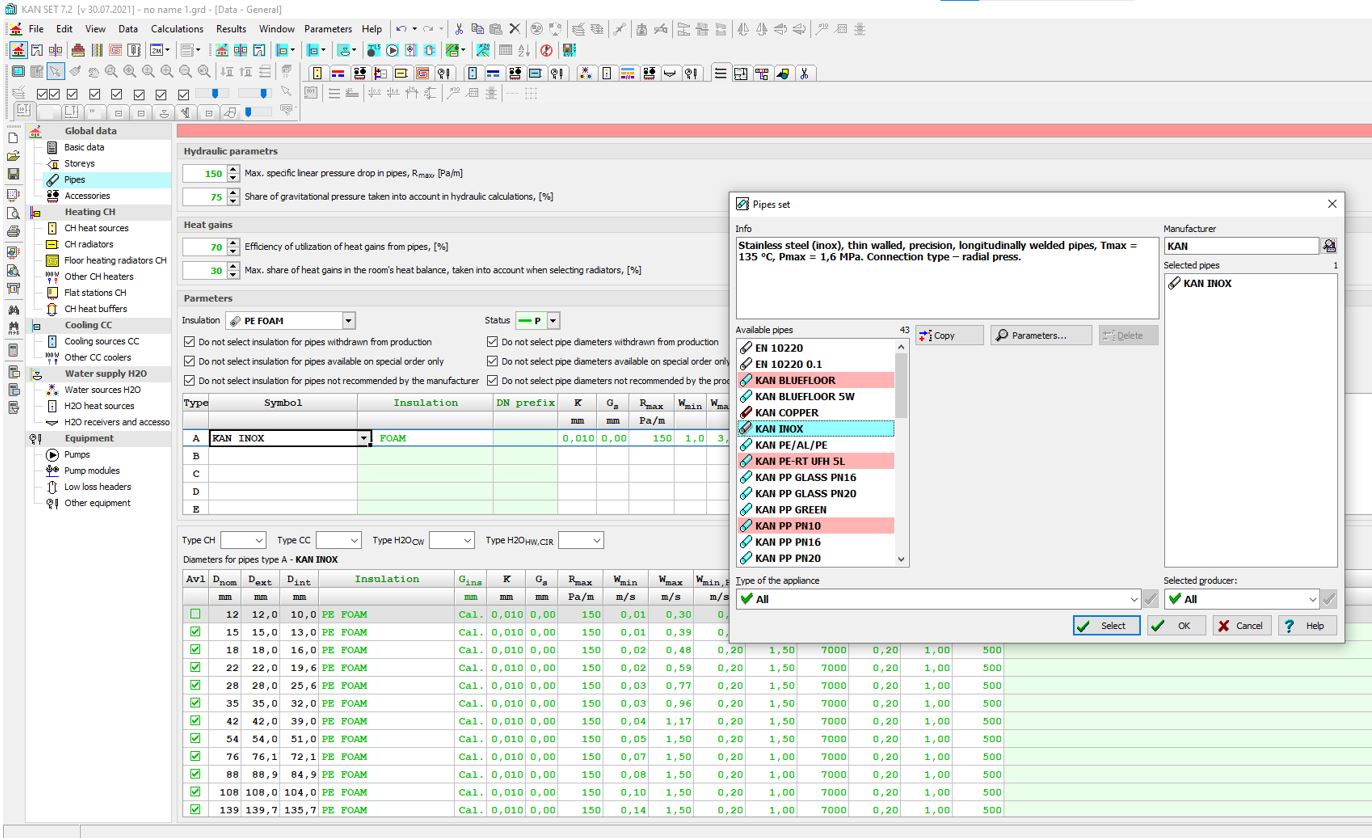

“Vispārīgi dati” sadaļā “Caurules” norādiet cauruļu katalogu, kas jūs interesē - KAN INOX vai KAN STEEL.

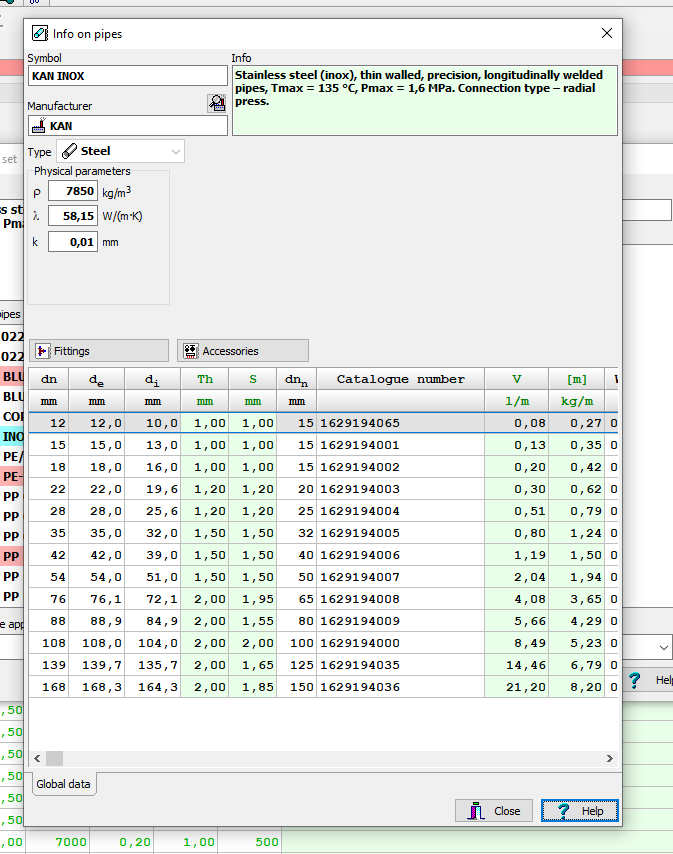

Noklikšķinot opciju “Parametri” (Characteristics), atvērsies panelis ar detalizētu kataloga aprakstu un iespēju skatīt savienotājelementus (poga “Savienotājelementi” (Fittings)) un piederumus, tostarp lodvārstus (poga “Piederumi” (Fixtures).

Instalācija ir jārasē, izmantojot cauruļu kataloga atlasīto simbolu.

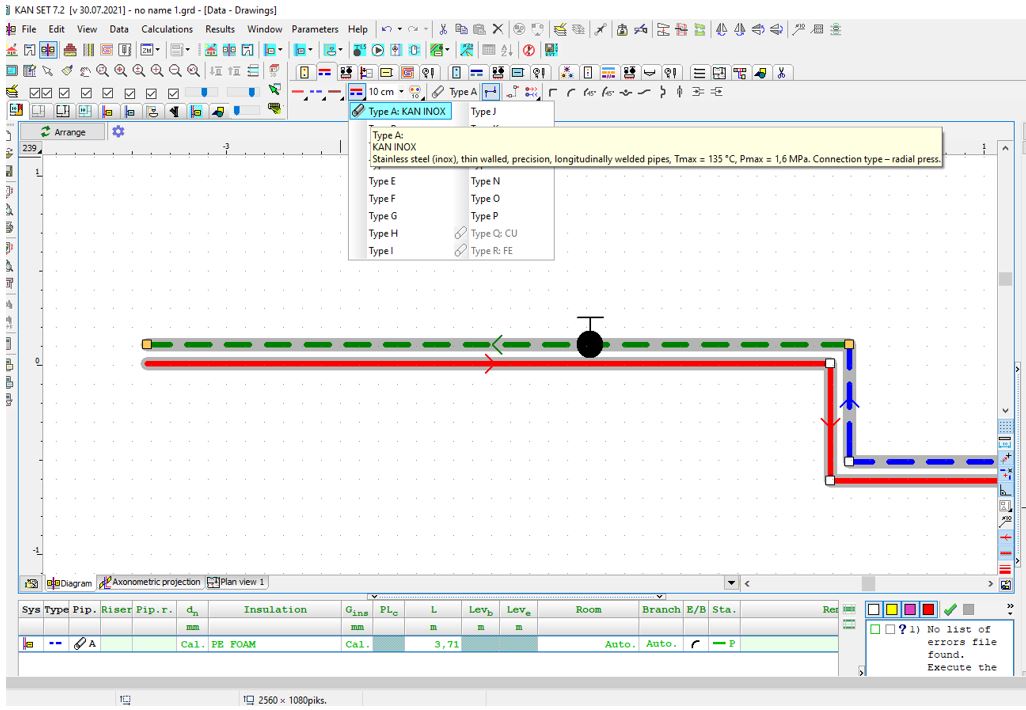

Lai piemērotu lodvārstu, novietojiet lodvārsta simbolu no palīgierīču kataloga uz attiecīgās caurules.

Lai programma atlasītu KAN-therm Steel vai KAN-therm Inox lodvārstus, veicot aprēķinu, noklikšķiniet lodvārsta simbolu, kas atrodas uz caurules, un norādiet jūs interesējošo variantu.

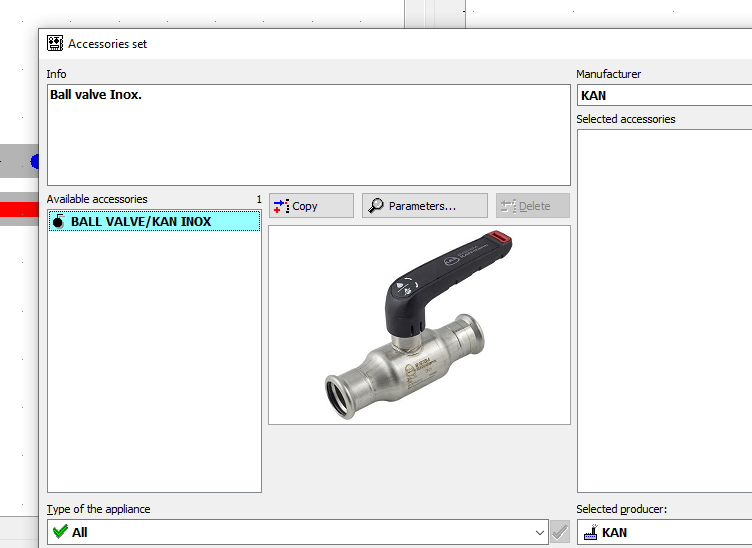

Kad ir parādīts piederumu kataloga logs, filtrējiet katalogu, izvēloties KAN kā ražotāju.

Katalogā tiks attēlots konkrēts vārstu veids atbilstoši atlasītajam cauruļu katalogam, tas ir, KAN-therm Steel vai KAN-therm Inox.

Ietaises 3D skats

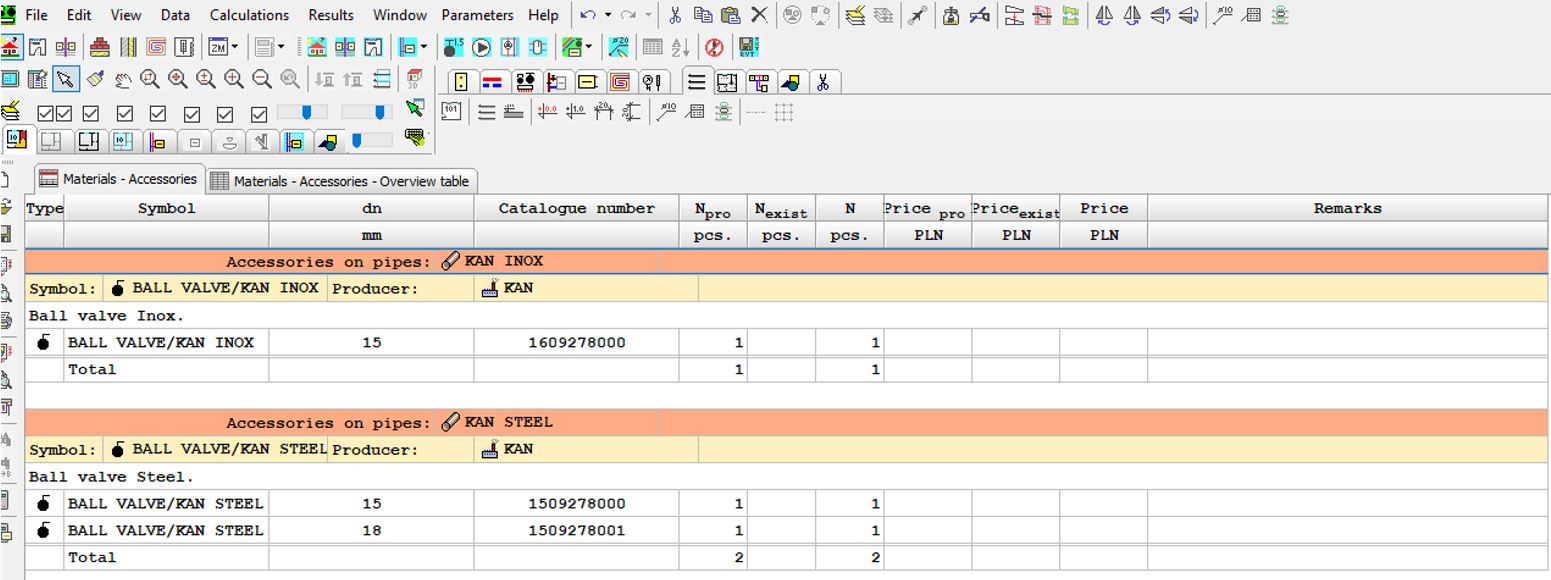

Kad aprēķini ir veikti, rezultātu sarakstā varat atrast informāciju par izmantotajiem vārstiem.

Lai skatītu materiālu sarakstu, atveriet sadaļu "Rezultāti” (Results), atlasiet "Materiālu saraksts” (Material list) un pēc tam opciju “Piederumi – Materiāli” (Fixtures – Materials).

Pārliecinieties, cik tas ir viegli!
