Caurules

Izmantojot sistēmas KAN therm Groove savienotājus, var pievienot tradicionālas oglekļa tērauda, melnās vai galvanizētās caurules (diametri DN25–DN300)

EN	Eiropas standarts (metriskā sistēma)
ISO	ISO standarts (metriskā sistēma)
BS	britu standarts (metriskā sistēma)
DIN	vācu standarts (metriskā sistēma)
IPS	ASV standarts (metriskā sistēma)

Jānodrošina, ka sagatavotās caurules ārējais diametrs un sienu biezums ir piemērots konkrētajam lietošanas veidam. Tā kā KAN-therm Groove savienotāji parasti tiek identificēti atbilstoši nominālajiem izmēriem, caurules un tai pievienoto savienotāju faktiskais ārējais diametrs vienmēr ir jāpārbauda, jo dažos tirgos ir pieņemts saistīt dažādus cauruļu diametrus ar vienu nominālo izmēru.

Cauruļu izmēru ekvivalenti

Izmēri collās		Izmēri milimetros
Nominālie	Faktiskie	Nominālie	Faktiskie
1/2	0.840	DN15	21.3
3/4	1.050	DN20	26.7
1	1.315	DN25	33.7
1 1/4	1.660	DN32	42.4
1 1/2	1.900	DN40	48.3
2	2.375	DN50	60.3
2 1/2	2.875	-	73.0
3 OD	3.000	DN65	76.1
3	3.500	DN80	88.9
3 1/2	4.000	-	101.6
4 1/4 OD	4.250	-	108.0
4	4.500	DN100	114.3
5	5.563	-	141.3
5 1/4 OD	5.250	-	133.0
5 1/2 OD	5.500	DN125	139.7
6 1/4 OD	6.250	-	159.0
6	6.625	DN150	168.3
8	8.625	DN200	219.1
10	10.750	DN250	273.0
12	12.750	DN300	323.9

Sistēmas KAN-therm Groove montāža

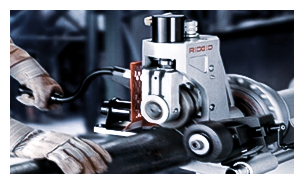

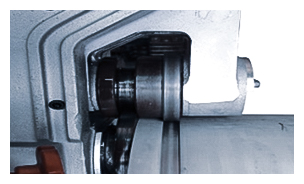

Pirms montāžas caurulēm ir jāveic rievošana. Cauruļu rievošanu savienošanai ar KAN-therm Groove savienotājiem var veikt, izmantojot divas metodes — rullēšanu vai griešanu. Rievošana, izmantojot rullēšanu, ir paredzēta caurulēm, kuru sienas biezums nepārsniedz 9,5 mm.

Šī rievu veidošanas metode ir iespējama, izmantojot nelielas un pārvietojamas ierīces, tāpēc tā ir ļoti populāra. Caurules ir iespējams sagatavot montāžas vietā. Rievošanai, izmantojot griešanu, ir nepieciešams lielāks aprīkojums, tāpēc tā visbiežāk jāveic rūpnīcā vai īpaši sagatavotās darbnīcās montāžas vietā.
