Savienošanas tehnoloģija

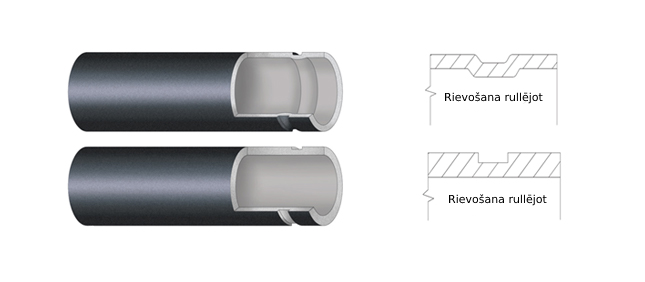

Prieš montuojant vamzdžiai apdorojami, padarant griovelį. Jį galima padaryti dviem metodais:

  • valcavimo – vamzdžio sienelė suspaudžiama tarp velenų (medžiaga deformuojama);
  • frezuojant – vamzdžio sienelė išpjaunama perimetru (medžiaga pašalinama).




Vispārējie uzstādīšanas norādījumi rievotu savienotāju montāžai

Tālāk ir saraksts ar darbībām, kuras jāveic rievoto savienotāju montāžas laikā. Ja dažiem modeļiem ir nepieciešams papildu darbības, informācija par tām ir atrodama atbilstošajās nodaļās.

System KAN-therm Groove

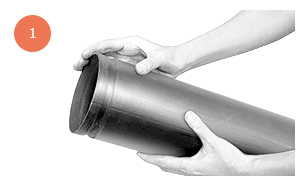

Pārbaudiet un sagatavojiet cauruļu galus: lai sasniegtu optimālo blīvējuma kvalitāti, cauruļu galu ārējā slānī nedrīkst būt iespiedumu, izvirzījumu, rullēšanas nospiedumu un citu virsmas defektu, piemēram, nepielipusi krāsa, putekļi, šķeldas, nosēdumi, eļļa vai rūsa.

System KAN-therm Groove

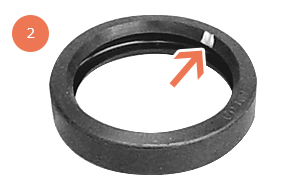

Pārbaudiet blīvējumu: pārliecinieties, vai komplektācijā iekļautais blīvējums ir piemērots paredzētajai lietošanai. Svītras krāsa nosaka blīvējuma veidu veidu.
System KAN-therm Groove

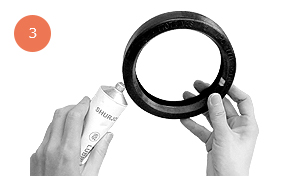

Ieeļļojiet blīvējumu: lai atvieglotu caurules ievietošanu un savienojumu uzstādīšanu, nesaspiežot tos, uzklājiet plānu kārtu ar KAN-therm Groove piedāvājumā pieejamo smērvielu uz blīvējuma malas un ārējā pārklājuma. Var izmantot arī citus pieejamas smērvielas, ja vien tās nesatur vielas, kas var bojāt paplāksni.

System KAN-therm Groove

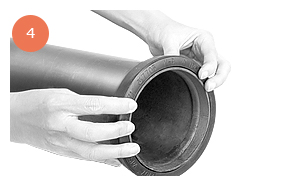

Uzstādiet blīvējumu: uzstādiet blīvējumu uz caurules viena gala, lai caurules gals būtu redzams. Neviena blīvējuma daļa nedrīkst pārkarāties pār šo caurules galu.

System KAN-therm Groove

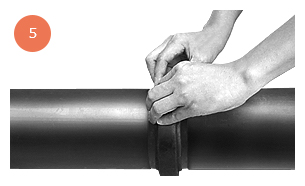

Pievienojiet otru cauruli: salāgojiet abu savienojamo cauruļu galus. Uzslidiniet blīvējumu uz galiem un centrējiet to starp savienoto cauruļu rievām. Neviena blīvējuma daļa nedrīkst atrasties uz cauruļu rievām.

System KAN-therm Groove

Uzstādiet savienotāju: sāciet montāžu ar atdalītām savienotāja korpusa daļām.

System KAN-therm Groove

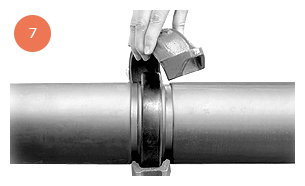

Pagrieziet abas savienotāja puses: montējiet abas puses vienlaicīgi. Pārliecinieties, ka savienotāja izcilņi atrodas rievās.

System KAN-therm Groove

Ievietojiet bultskrūves un uzlieciet uzgriežņus: ievietojiet visas bultskrūves un manuāli pievelciet uzgriežņus. Pārliecinieties, ka ovālā bultskrūves galva ir fiksēta bultskrūves atverē, kas atrodas savietotāja ietvarā.

System KAN-therm Groove

Pievelciet uzgriežņus: pievelciet uzgriežņus pa vienam un vienādi stipri, līdz bultskrūvju paliktņi saskaras. Pievelciet uzgriežņus vēl vienu reizi par ceturtdaļu vai pusi apgrieziena, lai nodrošinātu, ka tie ir cieši un droši pievilkti. Nav nepieciešams izmantot uzgriežņatslēgu.

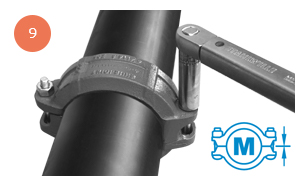

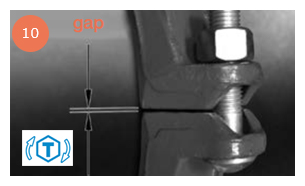

Atloka adapteriem, armatūrai un “wildcat” savienotājiem. Pievelciet uzgriežņus. Bultskrūves uzgriežņi vienmēr ir jāpievelk vajadzīgajā stiprumā, izmantojot uzgriežņatslēgu. Parasti pēc bultskrūvju uzgriežņu pilnīgas pievilkšanas starp bultskrūvju paplāksnēm būs redzamas atstarpes. Bultskrūvju paplākšņu atstarpēm abās savienotāja pusēs ir jābūt vienādām




UZMANĪBU!  Nevienādi pievelkot bultskrūvju uzgriežņus, paplāksne var tikt saspiesta un uzreiz vai vēlāk var rasties noplūde. Ja tiek izmantota trieciena uzgriežņatslēga, pārāk stingri pievelkot uzmavas, var tikt bojāta bultskrūve vai savienotājs.
