Savienotāji

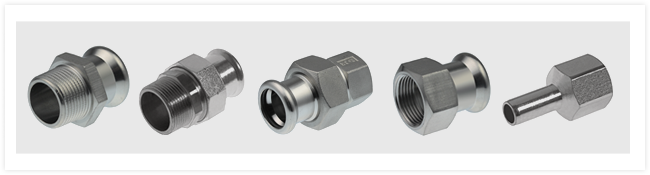

Savienotāji ir ar iepresētiem uzgaļiem un blīvējumu O-Ring veidā vai ar iepresētiem un vītņotiem uzgaļiem ar iekšējo vai ārējo vītni pēc PN-EN10226-1:

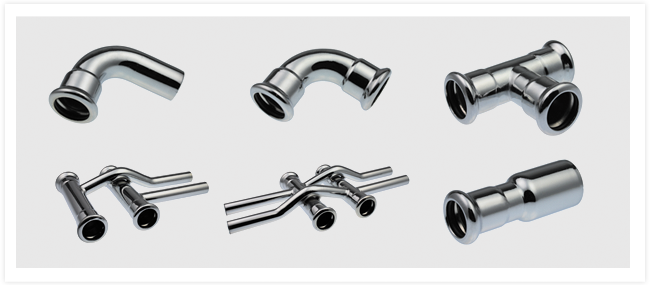

  • līkumi un T-gabali, savienotāji,

  • kā arī ar savienotājuzmavas,

  • pieejas pie saņēmējiem.

Savienotāji ir izgatavoti no tērauda ar ogles zemu saturu (RSt 34-2) materiāla numurs 1.0034 pēc PN EN 10305-3., galvaniski cinkota (Fe/Zn  88)  ar slāņa biezumu 8-15  ?m , un papildi pasargāti ar pasivējošo hroma slāni. Cinka slānis ir uzlikts ar karsto metodi.



Blīvējumi (O-Ring)

ultraPRESS fitingi KAN-therm Steel un Inox sistēmā ir standartā apgādāti ar O-Ring no etilēna-propilēna kaučuka EDPM, kas ievēro prasību PN-EN 681-1. Sevišķa pielietojuma gadījumā atsevišķi var būt piegādāti O-Ring Viton blīvējumi.

Blīvējumu darba parametri un pielietošanas diapazons ir uzraidīti tabulā:

Materiāls Krāsa Darba parametri Pielietošana

EPDM etilēna-propilēna

 kaučuks
melna maks. darba spiediens: 16 bāri
darba temperatūra: -35°C līdz 135°C
īslaicīgi: 150°C instalācijas
- centrālapkures,
- auksts un karsts ūdens,
- hidranta,
- ar glikola šķīdumiem,
- saspiesta gaisa (bez eļļas)

FPM/Viton fluora kaučuks

 zaļa
maks. darba spiediens: 16 bāri
darba temperatūra: -30°C līdz 200°C
īslaicīgi: 230°C instalācijas:
- solārā,
- saspiesta gaisa,
- eļļas degļa,
- degvielas,
- ar augļu taukiem

Visiem KAN-therm Steel sistēmas savienotājiem ar diametru no 12 līdz 108 mm ir LBP funkcija (neiepresētu savienojumu funkcija - "neiepresēts neblīvs" LBP - Leak Before ultraPRESS).


Diametriem 12-54 mm šī funkcija ir realizēta ar speciālu O-Ring konstrukciju. Pateicoties speciālām rievām O-Ring LBP nodrošina optimālo savienojuma kontroli spiediena pārbaudes laika. Neiepresēti savienojumi nav blīvi, tāpēc viegli lokalizēšanai.




Diametros 76,1 - 108 mm LBP funkcija ir realizēta ar attiecīgu fitinga konstrukciju (īscaurules ovālums).









Steel sistēmas O-Ring izturība tika pārbaudīta DVGW institūtā. No testiem izriet, ka O-Ring darbspēja nevar būt īsākā par 50 gadiem.
